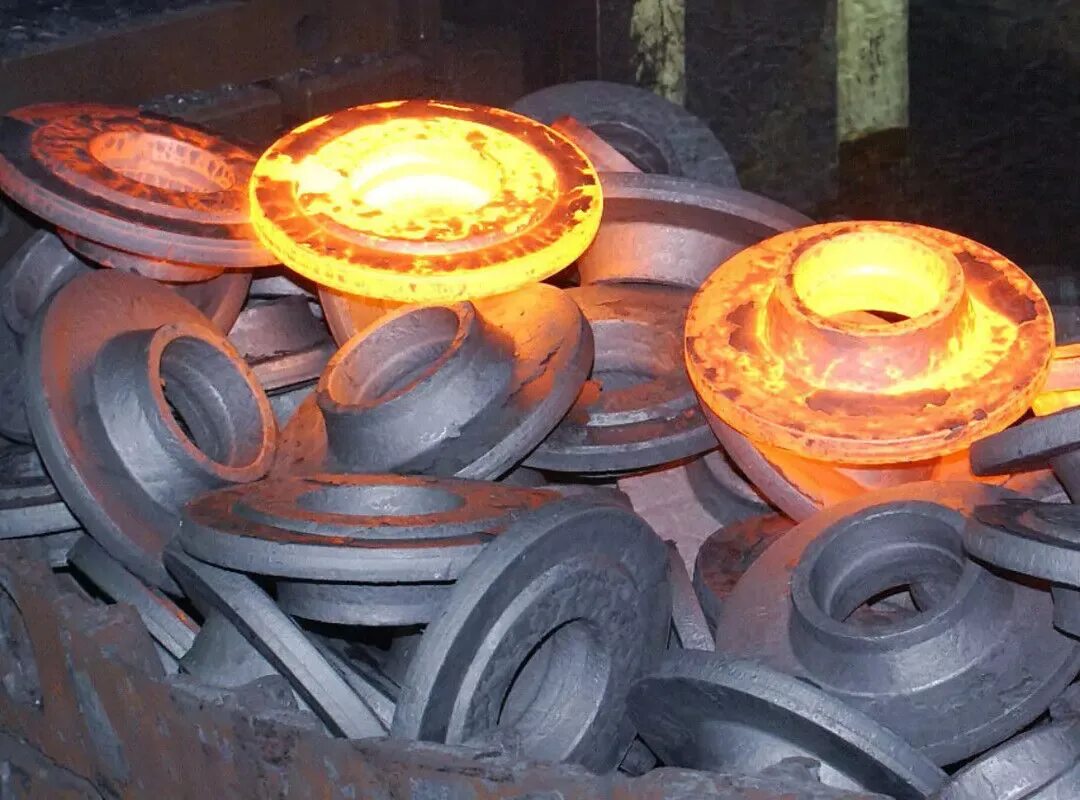

Поковки, выполненные методом торцевой раскатки: особенности, преимущества и применение

Торцевая раскатка — это эффективный метод получения осесимметричных поковок за счёт пластической деформации торцевой части заготовки. В отличие от традиционной ковки и штамповки, здесь металл вытесняется в радиальном направлении под действием вращающегося инструмента, формируя утолщения, бурты и фланцы без образования стружки или применения сварки. Поковки, полученные этим способом, отличаются высокой прочностью, точностью формы и минимальными затратами материала.

Особенности торцевой раскатки

Торцевая раскатка относится к методам объёмной горячей или тёплой деформации, при которой инструмент (гладкий или профилированный ролик) воздействует на торец вращающейся заготовки. Заготовка фиксируется в патроне станка и вращается вокруг своей оси, в то время как раскатной ролик с усилием прижимается к торцу и перемещается в радиальном направлении. Металл вытесняется наружу, образуя утолщение заданной формы.

Такая технология обеспечивает плавное распределение материала и сохраняет волокнистую структуру, что благоприятно сказывается на прочностных характеристиках поковки.

Преимущества поковок, полученных торцевой раскаткой

1. Повышенные механические свойства

Металл в процессе раскатки уплотняется, волокна материала ориентируются по форме изделия, повышается ударная вязкость, сопротивление усталости и прочность.

2. Отсутствие сварных швов и механических соединений

Фланцы, бурты и другие элементы формируются из сплошной заготовки, что повышает надёжность и герметичность узлов, особенно в трубопроводной арматуре и давлениях.

3. Экономия материала

Метод не требует снятия лишнего слоя металла — вся заготовка перераспределяется в пределах требуемой геометрии, уменьшая количество отходов.

4. Высокая точность геометрии

Особенно при применении автоматизированных станков с ЧПУ. Поверхности поковок практически не требуют дополнительной обработки.

5. Высокая производительность

Цикл раскатки занимает меньше времени по сравнению с ковкой и фрезеровкой аналогичных деталей.

Конструктивные формы поковок

Метод позволяет получать широкий спектр геометрий, в том числе:

• фланцы на концах труб и валов;
• бурты и кольцевые выступы;
• ступенчатые элементы;
• утолщения под резьбу или под сварку;
• торцевые закраины, усиливающие прочность детали.

Поковки могут выполняться как из стали, так и из алюминиевых, медных и титановых сплавов.

Применение торцераскатанных поковок

Благодаря высокой надёжности и точности, поковки, выполненные методом торцевой раскатки, находят применение в следующих областях:

• энергетика — фланцы и переходники для трубопроводов высокого давления;
• нефтегазовая промышленность — элементы обсадных колонн, соединительные детали, буртовые фланцы;
• авиастроение и двигателестроение — кольцевые заготовки, фланцевые соединения, усиленные детали;
• машиностроение — валы, шпиндели, ступицы и оси;
• судостроение — детали трубопроводных систем и оборудования.

Ограничения и требования

Несмотря на явные преимущества, метод торцевой раскатки требует соблюдения ряда условий:

• Высокое качество исходной заготовки — отклонения по геометрии снижают качество поковки.
• Точная настройка станка и инструмента — для получения нужной формы и размера.
• Ограничение по толщине деформируемого слоя — зависит от пластичности металла и диаметра заготовки.

Заключение

Поковки, выполненные методом торцевой раскатки, представляют собой надёжные, прочные и точные детали, получаемые с минимальными отходами и высоким качеством поверхности. Технология востребована во многих отраслях тяжёлой и высокоточной промышленности, где требуется сочетание прочности, герметичности и долговечности. Благодаря постоянному развитию оборудования и автоматизации процессов, торцевая раскатка уверенно занимает место среди передовых методов получения металлоизделий.
