Горячая объёмная штамповка: технология, особенности и применение

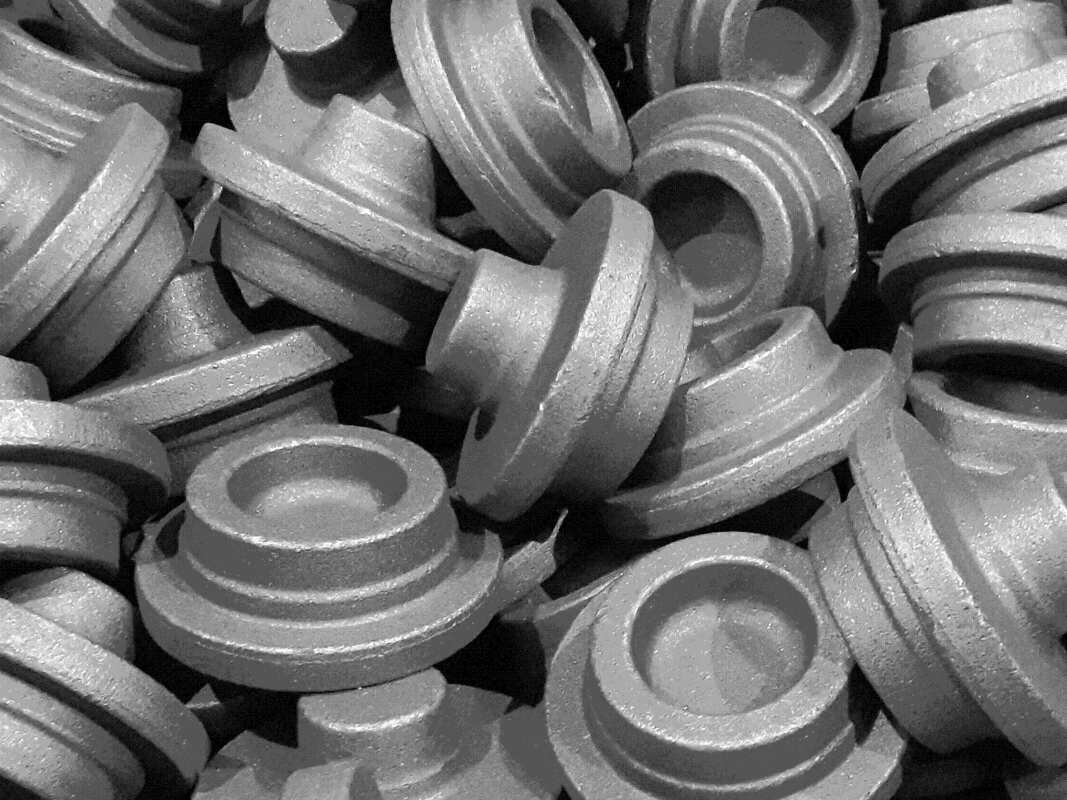

Горячая объёмная штамповка — один из ключевых процессов обработки металлов давлением, при котором заготовка подвергается деформации в нагретом состоянии, заполняя форму штампа. Этот способ широко используется для производства поковок сложной формы с высокой прочностью и минимальными внутренними дефектами. Метод незаменим в машиностроении, авиации, энергетике и других отраслях, где требуются надёжные и прочные металлические детали.

Суть горячей объёмной штамповки

Горячей называют штамповку, при которой заготовка нагревается до температуры, обеспечивающей её пластичность (для стали — обычно 1100–1250 °C). Нагретый металл помещается в штамп — специальную форму, состоящую из двух (иногда более) половин, и подвергается давлению, в результате чего заполняет полость штампа, приобретая нужную форму.

Основное отличие горячей штамповки от холодной — в температурном режиме, который позволяет обрабатывать даже твёрдые и трудноформуемые сплавы с меньшими усилиями и меньшим риском разрушения металла.

Этапы технологического процесса

1. Подготовка заготовки

Выбирается металлическая заготовка (чаще всего пруток, круг, прокат). Её нагревают в индукционной или газовой печи до температуры пластичности.

2. Установка в штамп

Нагретая заготовка быстро переносится на пресс или молот и помещается в нижнюю часть штампа.

3. Деформация

Под действием усилия пресса заготовка деформируется и заполняет штамп. Излишки металла вытесняются в зазоры и образуют облой.

4. Удаление облоя

После охлаждения облой (выступающий лишний металл) удаляется с помощью обрезного штампа или пресс-ножниц.

5. Термообработка

Полученная поковка может быть нормализована, закалена, отпущена или подвергнута другим видам термообработки для получения нужных механических характеристик.

6. Контроль и финишная обработка

Изделие проверяется на соответствие размерам, геометрии и внутренним дефектам. Возможно проведение механической обработки, шлифовки, сверления и др.

Применяемое оборудование

• Штамповочные молоты — для ударной деформации;
• Гидравлические и кривошипные прессы — для плавного давления;
• Индукционные печи — для равномерного нагрева заготовок;
• Штампы и бойки — изготавливаются из жаропрочной стали, имеют сложную форму.

Преимущества горячей объёмной штамповки

• Высокая прочность поковок — благодаря плотной структуре и направленной волокнистости металла.
• Формование сложных геометрий — за счёт высокой пластичности материала при нагреве.
• Минимум внутренних дефектов — металл «выжимается», уплотняется и выравнивает внутренние поры.
• Рациональный расход металла — снижаются отходы по сравнению с резкой и механообработкой.
• Улучшенные свойства материала — за счёт упрочнения и термической обработки.

Недостатки метода

• Высокая энергоёмкость — требуется мощное оборудование и нагрев до высоких температур.
• Износ штампов — подвержены термическому и механическому разрушению.
• Необходимость последующей обработки — из-за облоя и точности формы.
• Сложность автоматизации — из-за высоких температур и цикличности операций.

Области применения

Горячая объёмная штамповка используется для изготовления:

• коленчатых и распределительных валов;
• шестерён, втулок, фланцев, ступиц;
• корпусов, муфт, хомутов и крепёжных элементов;
• деталей ходовой части автомобилей и железнодорожной техники;
• элементов турбин и насосов;
• поковок под дальнейшую механообработку или сварку.

Заключение

Горячая объёмная штамповка остаётся одним из самых надёжных и универсальных методов получения прочных и долговечных металлических деталей. Благодаря возможностям формирования сложных форм и улучшения структуры материала, метод применяется в ответственных узлах машин и оборудования. Несмотря на высокие требования к оборудованию и штампам, эта технология остаётся основой современного металлургического и машиностроительного производства.
