Различие валов и осей и их применение в машиностроении

В машиностроении валы и оси — это важнейшие элементы, обеспечивающие передачу, восприятие и распределение нагрузок в различных механизмах. Несмотря на внешнюю схожесть, они имеют разные функции, конструктивные особенности и области применения. Разберем подробнее, в чем заключается различие между валом и осью, и где используется каждый из этих элементов.

Основные отличия валов и осей

1. Функциональное назначение

Вал — это вращающийся элемент, передающий крутящий момент от одного механизма к другому. Он работает в условиях кручения и часто одновременно воспринимает изгибающие и осевые нагрузки.
Ось — элемент, который служит опорой для вращающихся деталей, но сам при этом не передаёт крутящего момента и, как правило, не вращается (или вращается пассивно). Основная задача оси — воспринимать и удерживать нагрузки от расположенных на ней деталей.

2. Нагрузка и работа в конструкции

Валы подвергаются крутящим моментам и изгибающим усилиям. Это динамически нагруженные детали, которые участвуют в передаче энергии.
Оси в большинстве случаев испытывают только изгибающие нагрузки. Они чаще всего являются неподвижными, статичными элементами.

3. Конструкция и форма

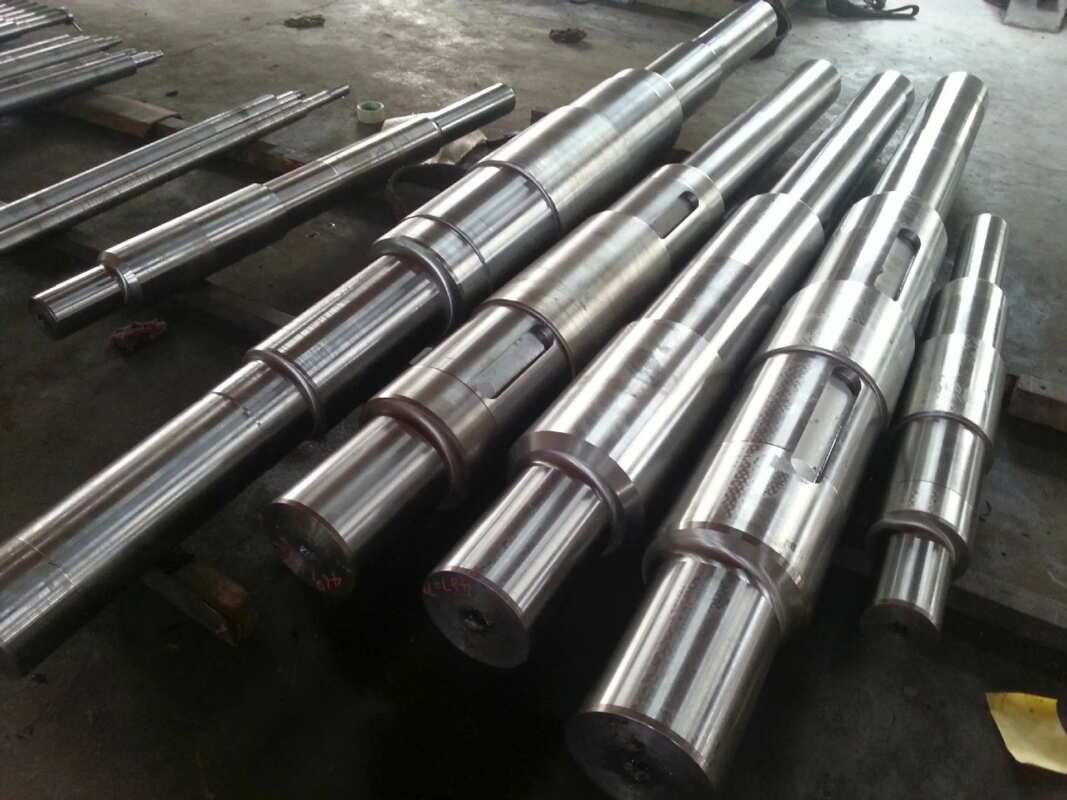

Валы изготавливаются с высокоточной геометрией, могут иметь шлицы, канавки, посадочные места под подшипники, шестерни, шкивы и другие передающие элементы.
Оси обычно проще по конструкции. На них крепятся вращающиеся элементы (колёса, шестерни, шкивы), но без передачи крутящего момента через саму ось.

Классификация валов и осей

Типы валов

Гладкие валы – применяются в простых конструкциях, без шлицев и резьбы.
Шлицевые валы – обеспечивают жёсткое соединение с вращающимися деталями.
Коленчатые валы – передают крутящий момент в двигателях внутреннего сгорания.
Камовые валы – обеспечивают открытие и закрытие клапанов в ДВС.

Типы осей

Неподвижные оси – не вращаются, служат опорой для вращающихся деталей (например, оси колёс вагонов).
Вращающиеся оси – могут вращаться вместе с деталями, но при этом не передают крутящий момент.
Пустотелые оси – применяются для снижения массы конструкции при сохранении прочности.

Примеры применения валов и осей в машиностроении

Применение валов

В редукторах и коробках передач — для передачи крутящего момента между шестернями.
В электродвигателях — валы служат для передачи вращения на рабочий механизм.
В токарных станках — шпиндели являются разновидностью вала, на котором закрепляется обрабатываемая заготовка.
В приводах насосов, вентиляторов, компрессоров — валы соединяют электродвигатель с рабочим элементом.

Применение осей

В автомобилях и прицепах — оси служат основой для крепления колёс.
В железнодорожном транспорте — оси колёсных пар воспринимают вес состава и изгибающие нагрузки.
В конвейерах и роликовых системах — неподвижные оси удерживают вращающиеся ролики.
В механизмах поворота — оси могут служить центральной осью вращения без передачи момента.

Итог

Хотя валы и оси внешне похожи, их роль в машиностроении существенно различается. Валы — это активные элементы, передающие вращение и момент, тогда как оси — пассивные опоры для вращающихся деталей. Правильный выбор между валом и осью определяется задачами конструкции, характером нагрузки и требованиями к прочности и долговечности механизма. Понимание этих различий — основа инженерного подхода при проектировании и эксплуатации машин.
